玄箱Proのシリアルコンソール！

Ken published on November 25, 2007

4 min, 648 words

玄箱Proにシリアルコンソールを付けたくて、これを買ってきたのだが、半田付けが必要。しかも、半田付けすると玄箱本体の保証がなくなる。なんだそれ！！っていう商品。ちなみに半田付けは4箇所だけなので、半田付けしたまま売っててもいいのでは？と思う。

それは置いといて、保証をなくさずに玄箱とシリアル接続する方法。キーは以下の3点。

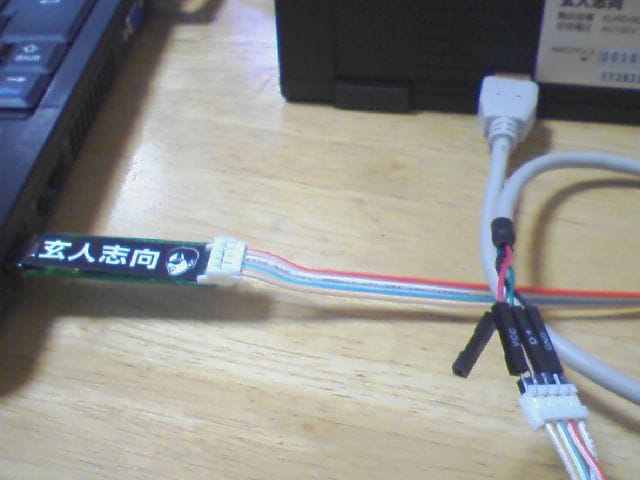

まずはどんな感じに接続されているか。こんな感じに玄箱Proの底面に挿す！

作り方・・・というまでもないが、どうやったかは以下の通り。

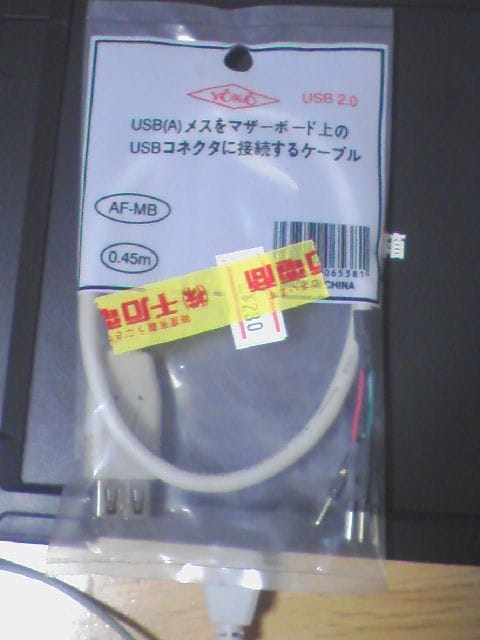

まずはシリアルコンソールキット以外の部品から。普通のUSB端子。マザーボード上に挿すための端子らしい。これを利用する。挿す側ではあるのだが、メスタイプを選ぶこと。メスだと端子部分が少し盛り上がっているため、接点となる。 230円也。

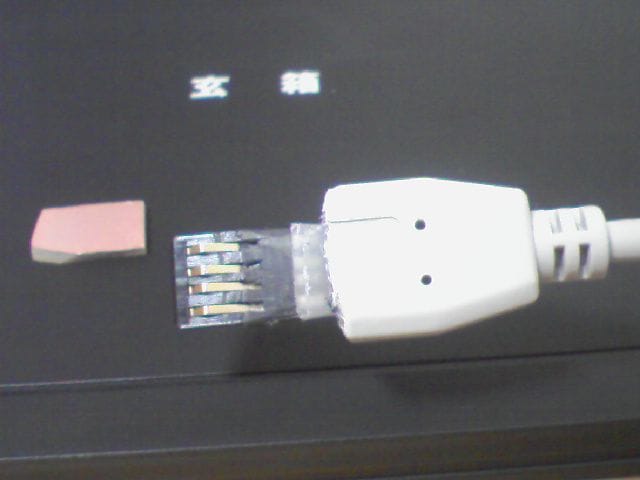

いきなりだが加工後。ニッパーである程度の大きさに切断し、あとはヤスリでがんばる！！😃

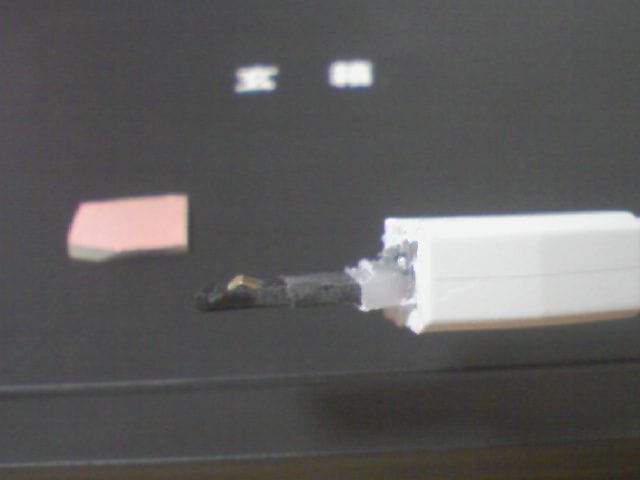

横から見るとこんな感じ。うしろに写ってる破片はベークライト基板。ベークライト基板・・・って今回初めて知った。だから、加工の仕方も知らないが、10.5mm×18.0mmくらいの大きさがいいらしい。以下のサイトが参考になる。

玄箱でNetBSDを動かす - NetBSD-evbarm/Serial-Console(LS-GL) http://www5.atwiki.jp/kuro-bsd/pages/212.html

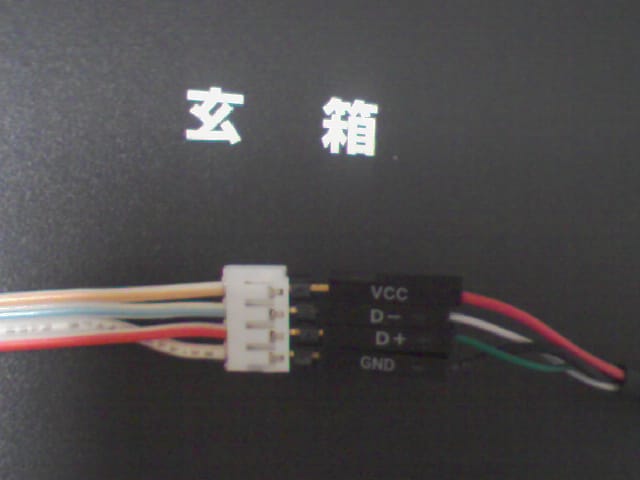

最後はUSBとシリアルコンソールキットの接続方法。接続と言っても、挿すだけなんだけど🙄
